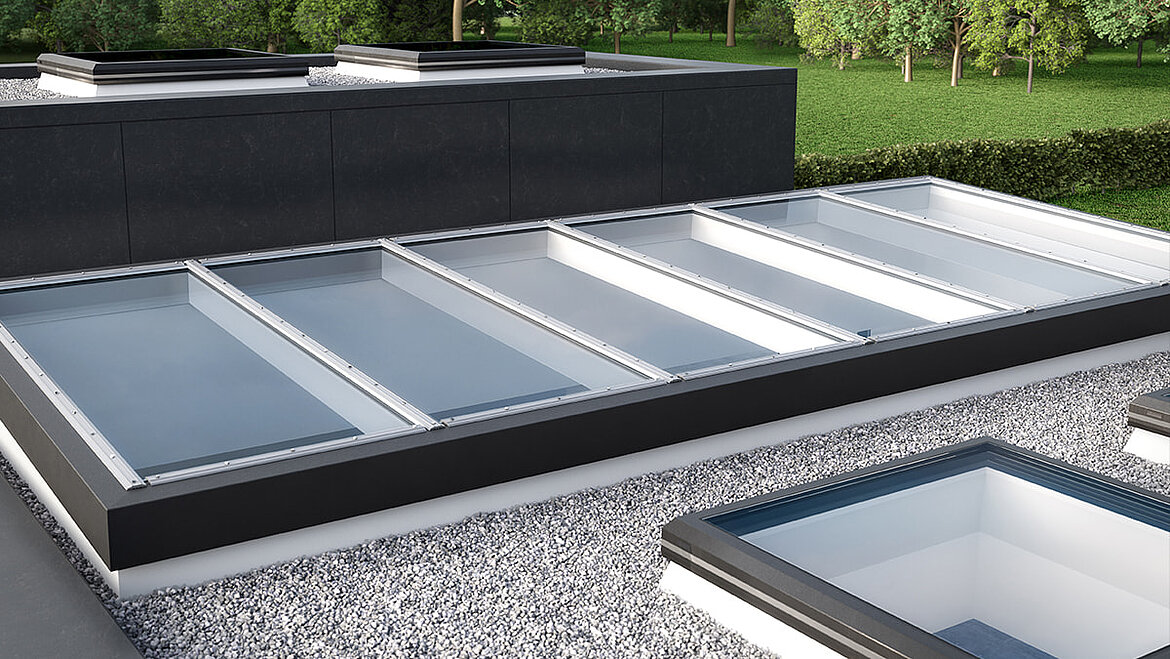

Glasdak LAMILUX Glass Roof Fire Resistance F30/REI30

Combineert brandveiligheid met een esthetische uitstraling


De voordelen in een oogopslag

Glasdak LAMILUX Glass Roof Fire Resistance F30 / REI30


Veiligheid

  • Het gehele systeem is getest en gecertificeerd voor brandwerendheid met behoud van de functionele integriteit gedurende 30 minuten.
  • Algemene bouwtechnische goedkeuring (ABZ) volgens DIN 4102-13 (F30) en geclassificeerd volgens EN13501-2 (REI30)
  • De zelfdragende constructie vereist geen dure ondersteuning of aanvullende certificaten.
  • Geen visuele compromissen – het systeem is optisch gelijk aan het LAMILUX CI-systeem Glasarchitectuur PR60
  • Door het testen onder belasting (REI30) worden reële omstandigheden gesimuleerd, inclusief extreme weersomstandigheden
  • Het systeem heeft het DVS-keurmerk en is gecertificeerd volgens DIN EN 1090-3
  • Doorvalveilig en toegankelijk voor onderhoudsmaatregelen volgens DIN EN 18008-6
  • Weerstand tegen externe blootstelling aan brand door rondvliegende vonken en stralingswarmte met classificatie B,roof(t1) volgens DIN EN 13501-5

Geoptimaliseerd systeem voor afdichting en afwatering

  • Efficiënte beluchting van de glassponningen en een gecontroleerde afvoer van water en condens
  • Overlappend, zonder naden geconstrueerd meertraps afdichtingssysteem aan de binnenzijde met secundaire afwatering
  • Naadloze, doorlopende afwatering van stijlen en spanten
  • Hogere en dus betere oppervlaktetemperatuur bij de glasrand zodat het risico op condensatie minimaal wordt

Actief energiemanagement

  • Reductie van warmteverliezen in de kozijnconstructie

De uitvoeringsvarianten

Glasdak LAMILUX Glass Roof Fire Resistance F30 / REI30


Beglazingsvarianten

  • Isolatieglas (Ug-waarde 1,7 tot 1,1 W/(m²K)) met gelaagd veiligheidsglas
  • Zonwerend glas

2-laags isolatieglas

Ug-waarde*

Ug-waarde**Lichttransmissie τ-waarde

Totaal energietransport g-waarde

Standaard

1,2 W/m²K1,7 W/m²K76 %

59 %

Matte folie

ca. 1,2 W/m²K ca. 1,7 W/m²K--

Zonwering

1,1 W/m²K1,6 W/m²K65 %

37 %

*verticaal **horizontaal

De technische details

Glasdak LAMILUX Glass Roof Fire Resistance F30 / REI30


Profielsysteem – energie-efficiëntie en veiligheid met een vrije vormgeving

  • Zeer stabiele draagconstructie van torsiebestendig aluminium
  • Gecontroleerde water en condensafvoer door een overlappende secundaire EPDM-afwatering
  • Betrouwbare glasplaatsing met isolatie afstandhouders
  • Elastische ondersteuning van het glas
  • Zichtbare delen van de draagconstructie (aluminium) met RAL-coating

Veiligheid op het dak dankzij CE-geteste kwaliteit volgens EN 13830

  • Slagregendichtheid: Klasse RE 1950 (volgens EN 12154 / EN 12155)
  • Luchtdichtheid: Klasse AE 3000 (volgens EN 12152 / EN 12153)
  • Weerstand tegen windbelasting: (EN 13116 / EN 12179 / 2000 Pa toelaatbare belasting en 3000 Pa verhoogde belasting)

Aangetoonde energie-efficiëntie

  • Warmteoverdrachtscoëfficiënt van de stijlen en regels (Um / t) van 1,5 tot 1,75 W / (m²K) (afhankelijk van de glasdikte)
  • Oppervlaktetemperatuurfactor fRSi van 0,56 tot 0,78 (afhankelijk van de glasdikte)
