LAMILUX Flat Roof Access Hatch Comfort Square

Unieke vorm - voor bijzondere architectonische vrijheid


De voordelen in een oogopslag

LAMILUX Flat Roof Access Hatch Comfort Square


Design en comfort

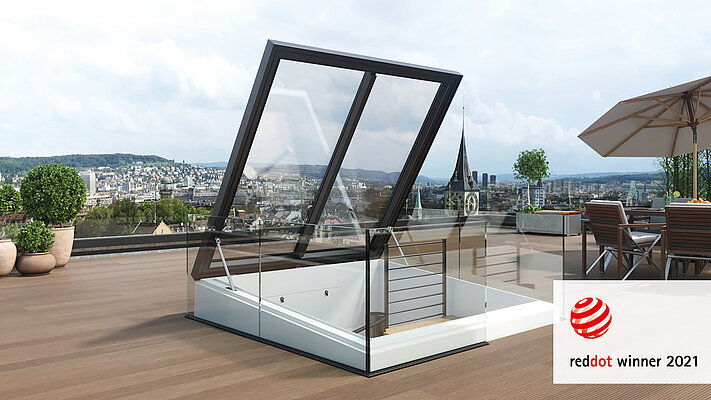

  • Bekroond met de Red Dot Design Award 2021 in de categorie Product Design
  • Maximale daglichtinval bij 4m² glasoppervlak

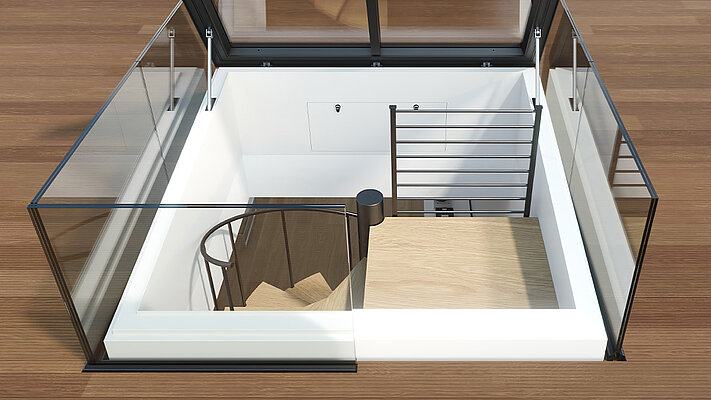

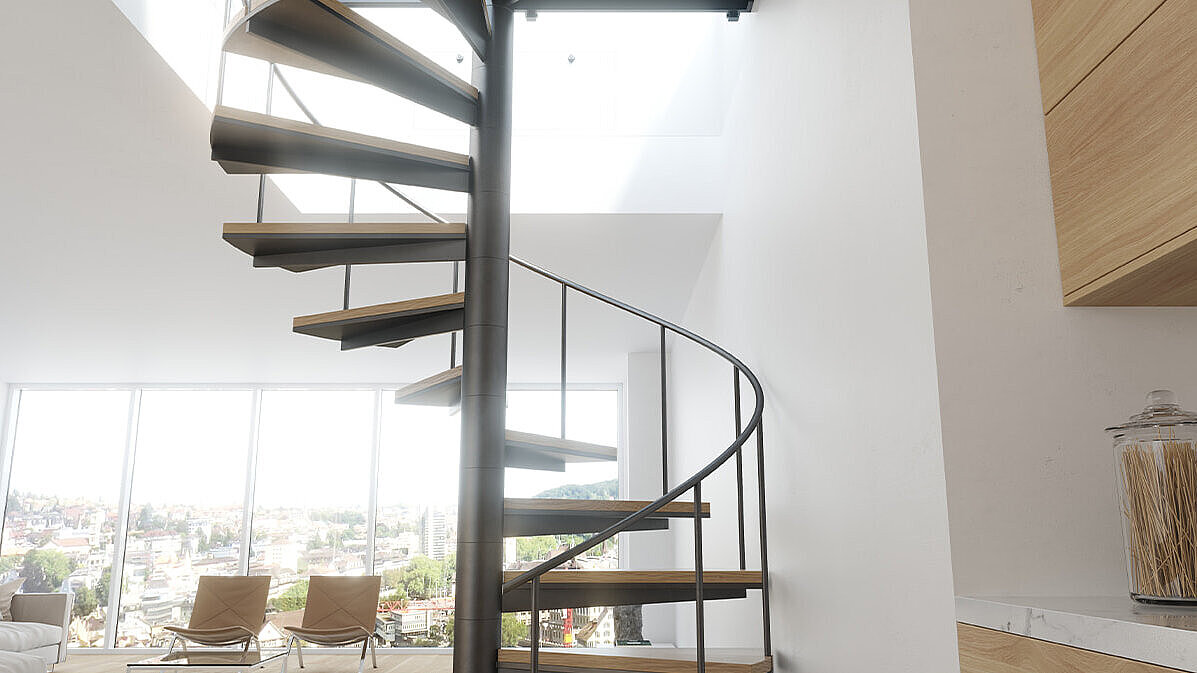

  • Architecturale vrijheid voor architecten, toegang tot het dak nu ook mogelijk via draai- en platformtrappen (ter plaatse)

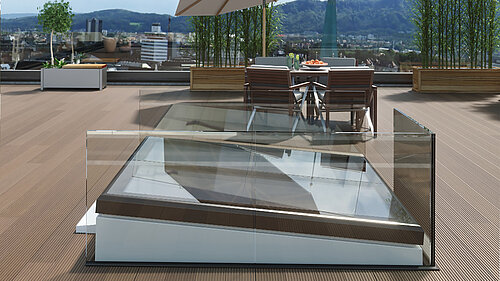

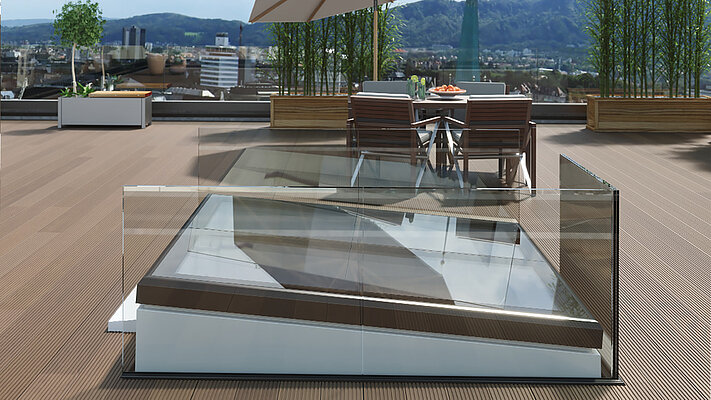

  • Optimaal geschikt voor uw dakterras; de toegang kan worden gerealiseerd via alle drie de open zijden
  • De flat roof exit opent 70° in ca. 45 seconden
  • Kiepmechanisme zorgt voor meer ruimte op het dakterras
  • Zelfreinigend door een schuin bovenelement en vlakke overgang van kozijn naar beglazing
  • Traploze opening door hydraulische cilinder
  • Verscheidenheid aan kleuren volgens RAL-kaart (randprofielen en kozijn)
  • Vleugelsysteem, servomotor en bovenelement zijn in productie volledig voorgemonteerd

Veiligheid

  • Noodstopfunctie tijdens het sluitingsproces bewaakt door een fotocel
  • Sluiten en openen van het element via een sleutelschakelaar
  • Kan bij stroomuitval met de hand worden geopend of gesloten met een hendel
  • Voldoet aan DIN 18234 ter voorkoming van branduitbreiding op het dak zonder extra maatregelen.
  • Bestand tegen doorvallen volgens DIN 18008-6
  • Standaard: Buitenruit ESG, binnenruit VSG
  • Vliegvuurbestendig met classificatie Broof(t1) volgens DIN EN 13501-5

Efficiënt energieverbruik

  • Warmtebrugvrije totaalconstructie
  • Volledig thermisch geïsoleerd bovenelement
  • Kan worden uitgerust met hoogwaardige performante beglazingen
  • Minimaal risico op condens

De uitvoeringsvarianten

LAMILUX Flat Roof Access Hatch Comfort Square


Beglazingsvarianten

Benaming Ug-waarde Lichtdoorlatendheid Totale energiedoorlatendheid Geluidsisolatie
Thermisch isolatieglas W1100,6 W/(m²K)72 %51 %39 dB

Servomotoren

Het traploos openen van de vleugel geschiedt door middel van telkens één hydraulische cilinder, die wordt bediend door een elektrisch aangedreven hydraulische eenheid (230 V). De Flat Roof Access Hatch Comfort Square heeft een eindschakelaar als openingsbewaking en een fotocel voor de bewaking van het uitgangsgebied van het element. Om het element te openen, wordt de hydraulische eenheid bediend via een sleutelschakelaar met dodemanspositie.

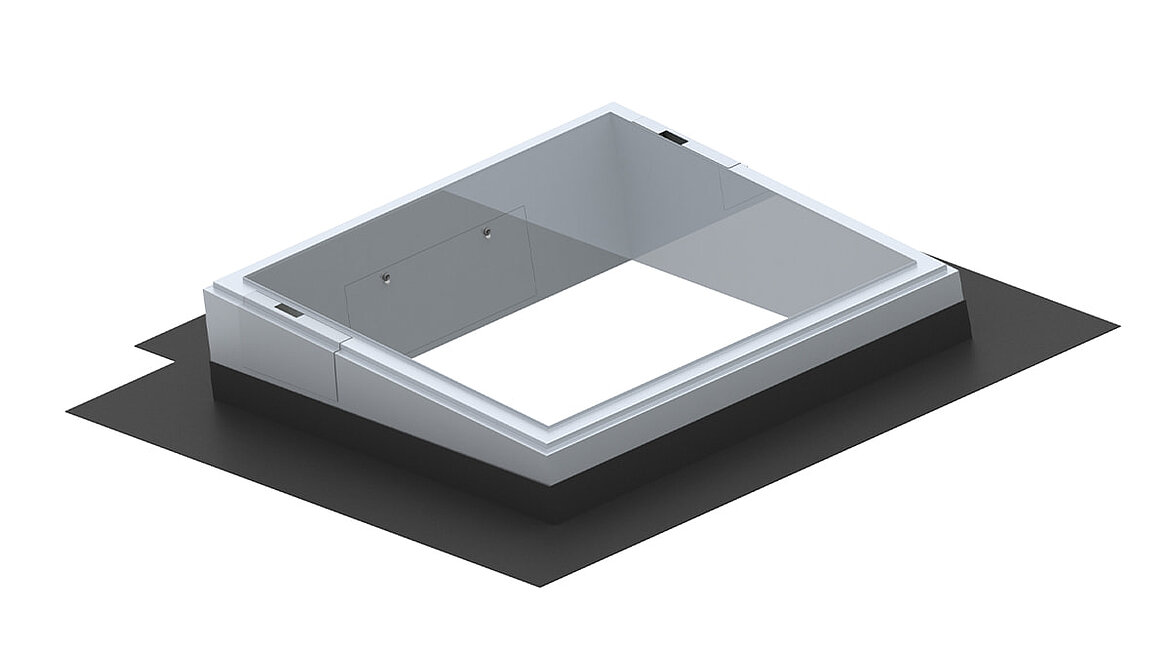

Bovenelement

Het bovenelement (OKD-afmetingen 200x200 cm) vormt de basis voor de constructie. Hij zorgt voor een thermisch perfecte aansluiting op het gebouw. Het bovenelement bestaat uit een stalen constructie en is doorgaand geïsoleerd met minerale wol. De binnenzijde is verkrijgbaar met een gecoate aluminiumplaat, naar keuze in alle RAL Classic-kleuren en de buitenzijde met wit gepigmenteerd GRP. Het bovenelement voldoet aan DIN 18234 (verhinderen van het overslaan van de brand naar het dak zonder aanvullende maatregelen).

De hoogte van het bovenelement is 51 cm aan de dakrand en 68 cm aan de tegenoverliggende lange zijde. De helling van het oppervlak is 5°, waardoor een ideale zelfreiniging van het element wordt verkregen.

Efficiënt energieverbruik

Onze LAMILUX Flat Roof Access Hatch Comfort Square heeft optimale isotherme lijnen en daardoor een minimaal risico op condensatie. Ook waar het raam samen komt met de opstand heeft het een hoge warmte-isolatie.
